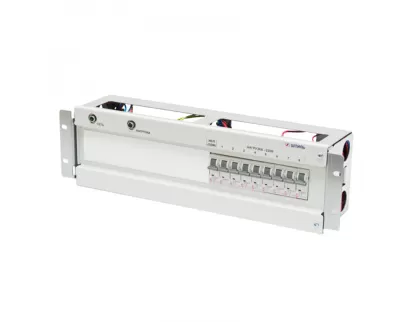

Модуль распределения PDM-06-3TL
Описание
Модуль распределения PDM-06-3TL применяется совместно с однофазным ИБП «Штиль» SR1106L выходной мощностью 6 кВА. Устройство предназначено для надежного распределения электрической энергии от системы ИБП, генератора или сети электропитания между однофазными нагрузками.
PDM-06-3TL представляет собой металлический контейнер высотой 3U, который устанавливается в 19-дюймовые направляющие стойки или телекоммуникационного шкафа.
К входной сети устройство подключается через клеммы. Для выходного подключения используются автоматические выключатели: 1хС25, 2хС16, 3хС10, 4хС6, 2хС2.
Модуль соединяется с ИБП с помощью клемм. Провода для подключения входят в комплект поставки устройства.
Характеристики
Общие
Совместимость
однофазный ИБП SR1106L
Тип аксессуара
модули распределения
Число фаз ИБП
1 в 1
Способ установки
в стойку
Страна производитель
Россия
Входные характеристики
Тип входной сети
однофазная трехпроводная (L, N, PE)
Номинальное входное напряжение, В
220
Номинальная входная частота, Гц
50
Подключение
Входная сеть
клеммы
Нагрузка (выходные разъёмы)
1хС25, 2хС16, 3хС10, 4хС6, 2хС2
Рекомендованное сечение кабеля, мм²
С63
Надежность и эксплуатационные характеристики
Диапазон рабочей температуры, °С
от 0 до +50
Диапазон температуры хранения, °С
от -60 до +50
Относительная влажность, %
от 0 до 98 (без конденсата)
Гарантийный срок, мес
24
Механические характеристики
Габаритные размеры ВхШхГ (без упаковки), мм
133 × 483 × 210 мм
Масса, кг
4 кг
Цвет корпуса
серый
Отзывы
Документация
Комплектация
- Модуль распределения PDM-06-3TL
- Кабель Т-T-1-2х6
- Руководство по эксплуатации
