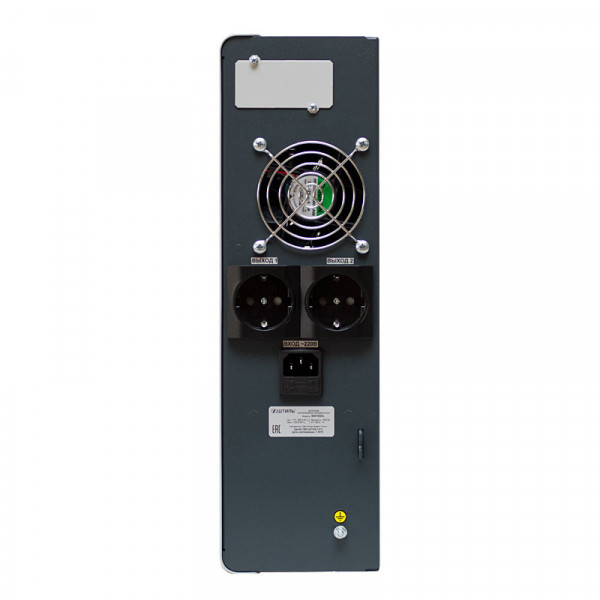

ИБП переменного тока Штиль SW1000L

Характеристики

Общие

Полная мощность, кВА

Активная мощность, кВт

0.9

Способ установки

настенный

Топология

on-line (с двойным преобразованием)

Режимы работы

on-line, автономный, ECO

Страна производитель

Россия

Ток заряда от сети, А

Номинальное напряжение комплекта АКБ, В

Входные характеристики

Тип входной сети

однофазная трехпроводная (L, N, PE)

Совместимость с генератором

да

Номинальное входное напряжение, В

220

Рабочий диапазон входного напряжения, В

175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%

Предельный диапазон входного напряжения, В

90 — 295

Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, %

+5, +10, +15, +20, +25 (значение по умолчанию: +20)

Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, %

-5, -10, -15, -20, -25 (значение по умолчанию: -20)

Допустимый диапазон входной частоты, Гц

45 — 65

Номинальная входная частота, Гц

Входной коэффициент мощности

0,99

Максимальный входной ток, А

7.2

Потребляемая мощность в режиме холостого хода, Вт

Плавный пуск

да

Диапазон входного напряжения в режиме байпас, В

настраивается пользователем в диапазоне ±25% с шагом 5%, по умолчанию: ±20%

Диапазон входного напряжения для ECO режима, В

настраивается пользователем в диапазоне ±25% с шагом 5%, по умолчанию: ±20%

Выходные характеристики

Тип выходного напряжения

однофазный

Номинальное выходное напряжение, В

220

Диапазон настройки выходного напряжения, В

210-240

Точность стабилизации выходного напряжения, %

±2

Форма выходного напряжения

чистая синусоида

Выходной коэффициент мощности

0,9

Номинальная выходная частота, Гц

50 ± 0.1

Точность стабилизации выходной частоты (при работе от АБ), %

±0,2

Максимальный выходной ток, А

4.5

Коэффициент нелинейных искажений выходного напряжения, %

Крест-фактор

3:1

Перегрузочная способность (при работе в режиме on-line или от батарей)

101-105% – без ограничения по времени, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас)

Перегрузочная способность (при работе через байпас или в режиме ECO)

200% – в течение 40 с

КПД при работе через байпас или в режиме ECO, %

КПД в автономном режиме, %

Время переключения в автономный режим из режима on-line, мс

Время переключения в автономный режим из режима ECO, мс

КПД при работе в автономном режиме (питание от АБ), %

КПД в режиме on-line, %

Аккумуляторные батареи (АБ)

Наличие встроенных батарей

нет

Поддержка подключения внешних АБ

да

Тип АКБ

герметичные, необслуживаемые, свинцово-кислотные

Номинальное напряжение АБ, В

Ориентировочное время автономной работы (при 80% загрузке ИБП)

зависит от ёмкости подключённых АКБ

Номинальный ток заряда встроенного ЗУ, А

АКБ

3 шт. по 12 В., поставляются отдельно

Функционал управления АБ

калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда

Холодный старт

да

Срок службы АБ, лет

до 7 (в зависимости от условий эксплуатации)

Защита

Перегрузка по выходу

электронная защита c автовосстановлением

Короткое замыкание

электронная защита c автовосстановлением

Перегрев

электронная защита c автовосстановлением

Защита от импульсных перенапряжений

варистор (2 кВ, 1/50 мкс)

Защита от высокочастотных помех

100 кГц - 30 МГц

Защита от «глубокого» разряда батарей

да

Защита от аварии в ИБП

электронная аварийная защита

Электронный автоматический байпас

да

Панель управления и интерфейсы

Светодиодная индикация

состояние, сеть, байпас, инвертор, батарея

Функциональные клавиши

управление отображаемым на ЖК-дисплее меню, настройка ИБП

RS-232
