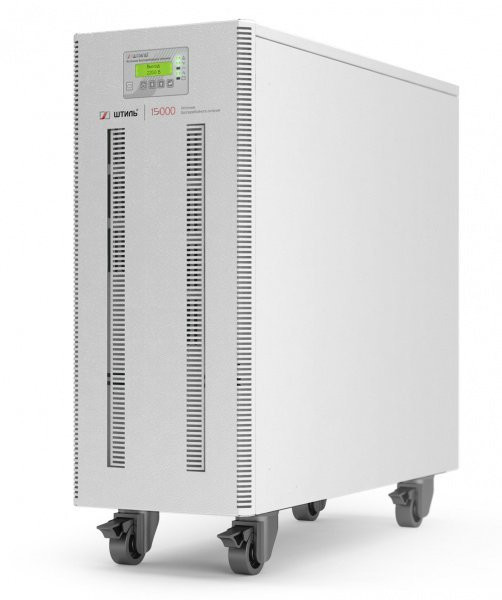

ИБП переменного тока Штиль ST3115L
Характеристики
Общие
Полная мощность, кВА
15
Активная мощность, кВт
12
Ток заряда от сети, А
4
Номинальное напряжение комплекта АКБ, В
192
Входные характеристики
Рабочий диапазон входного напряжения, В
175 ~ 295 при нагрузке 100%, 155 ~ 295 при нагрузке 75%, 120 ~ 295 при нагрузке 50%
Предельный диапазон входного напряжения, В
90 — 295
Допустимый диапазон входной частоты, Гц
45 — 55
Диапазон входного напряжения в режиме байпас, В
настраивается пользователем в диапазоне ±25% с шагом 5 В, по умолчанию: ±20%
Диапазон входного напряжения для ECO режима, В
настраивается пользователем в диапазоне ±25% с шагом 5 В, по умолчанию: ±20%
Выходные характеристики
Тип выходного напряжения
трёхфазный вход, однофазный выход
Номинальное выходное напряжение, В
220/230/240 (по умолчанию - 220)
Форма выходного напряжения
синусоидальная неискажённая
Номинальная выходная частота, Гц
50 ± 0.1
Коэффициент нелинейных искажений выходного напряжения, %
< 2% при линейной нагрузке, <4% при нелинейной нагрузке
Крест-фактор
3:1
КПД при работе через байпас или в режиме ECO, %
99
Время переключения в автономный режим из режима ECO, мс
5
КПД при работе в автономном режиме (питание от АБ), %
94
КПД в режиме on-line, %
95
Аккумуляторные батареи (АБ)
Тип АКБ
свинцово-кислотные герметичные необслуживаемые
Ориентировочное время автономной работы (при 80% загрузке ИБП)
зависит от ёмкости подключённых АКБ
АКБ
16 шт. по 12 В., поставляются отдельно
Холодный старт
предусмотрен
Панель управления и интерфейсы
RS-232
протоколы Megatec/Штиль
USB
опционально, протокол Штиль
Ethernet
опционально, протоколы SNMP/NTP
Звуковой сигнал
автономный режим (каждые 4с), низкое напряжение встроенных и/или внешних АБ (каждые 2с), батарея отсоединена/полностью разряжена/нуждается в замене (каждые 0,5с), перегрузка и неисправность ИБП (непрерывный сигнал)
Подключение
Входная сеть
клеммное подключение (L1, L2, L3, N, PE)
Нагрузка (выходные разъёмы)
клеммное подключение (L, N, PE)
Надежность и эксплуатационные характеристики
Тип выпрямителя
IGBT
Горячая замена АКБ
не предусмотрена
Функционал управления АКБ
тест ёмкости, защита от глубокого разряда (LVD), термокомпенсация заряда (опция), контроль АБ по "средней" точке (опция)
Непрограммируемые "сухие" контакты
опционально
RS-485
опционально, протокол Modbus RTU
Программируемые "сухие" контакты
опционально
Порт аварийного дистанционного отключения ИБП (EPO)
разъемный клеммник под винт, сечение провода: 0,08-1,2 мм.кв.
Тип охлаждения
воздушное принудительное
Степень защиты от пыли и влаги
IP20
Срок службы, лет
10
Наработка на отказ, ч
≥100000
Гарантийный срок, мес
2
Механические характеристики
Климатическое исполнение
не морозостойкий
Габаритные размеры ВхШхГ (без упаковки), мм
585 × 255 × 565 м
Масса, кг
40 кг
Принцип работы
online
Защита от аварии сети
автоматическое отключение
Перегрев
автоматическое отключение и включение
Точность стабилизации, %
2
Короткое замыкание
переход на АКБ
Перегрузка по выходу
переход в режим байпас
Дисплей
жк-дисплей, входное напряжение, выходное напряжение, мощность нагрузки в кВА, состояние АКБ, режим работы
Автоматический байпас
установлен
Способ установки
напольный
Сервисный байпас
внешний, поставляется отдельно
Перегрузочная способность
105 ~ 130% - в течение 600 с; 130 ~ 150% - в течение 60 с; более 150% - 1 сек с последующим переключением на байпас
Отзывы
Автономная работа
| Батарейные модули/стеллажи |
Суммарная ёмкость АБ, Ач |
Время автономной работы (в зависимости от уровня нагрузки), мин | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 10% | 20% | 30% | 40% | 50% | 60% | 70% | 80% | 90% | 100% | ||
|
Батарейный стеллаж MBS-04 - 1шт.
Аккумулятор Ventura GPL 12-33 (12 В 33 Ач) – 16шт.
Батарейный комплект S-20-2 – 1шт.
|
33 | 140 | 70 | 35 | 24 | 18 | 13 | 9 | 8 | 7 | 6 |
|
Батарейный стеллаж MBS-04 - 1шт.
Аккумулятор Ventura GPL 12-55 (12 В 55 Ач) – 16шт.
Батарейный комплект S-20-2 – 1шт.
|
55 | 280 | 120 | 70 | 50 | 37 | 28 | 23 | 18 | 16 | 14 |
|
Батарейный стеллаж MBS-04 - 1шт.
Аккумулятор Ventura GPL 12-75 (12 В 75 Ач) – 16шт.
Батарейный комплект S-20-2 – 1шт.
|
75 | 420 | 200 | 105 | 75 | 58 | 45 | 37 | 28 | 25 | 23 |
|
Аккумулятор Ventura GPL 12-100 (12 В 100 Ач) – 16шт.
Батарейный комплект S-20-4 – 1шт.
| 100 | 620 | 260 | 140 | 100 | 75 | 55 | 47 | 35 | 32 | 27 |
|
Батарейный стеллаж MBS-04 - 2шт.
Аккумулятор Ventura GPL 12-120 (12 В 120 Ач) – 16шт.
Батарейный комплект S-20-4 – 1шт.
| 120 | 800 | 340 | 175 | 130 | 95 | 70 | 65 | 50 | 40 | 35 |
|
Батарейный стеллаж MBS-04 - 2шт.
Аккумулятор Ventura GPL 12-150 (12 В 150 Ач) – 16шт.
Батарейный комплект S-20-4 – 1шт.
| 150 | 1000 | 460 | 250 | 170 | 120 | 100 | 80 | 75 | 70 | 55 |
