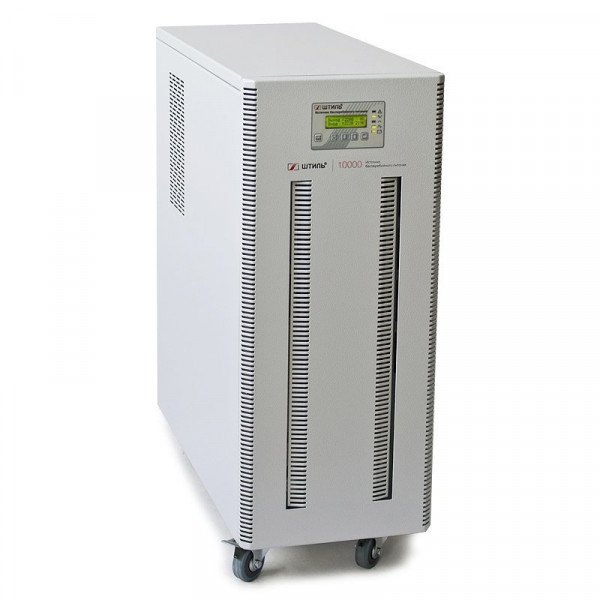

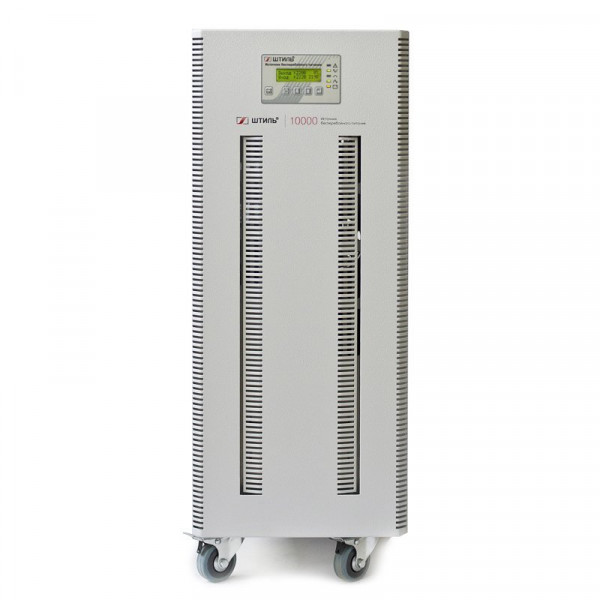

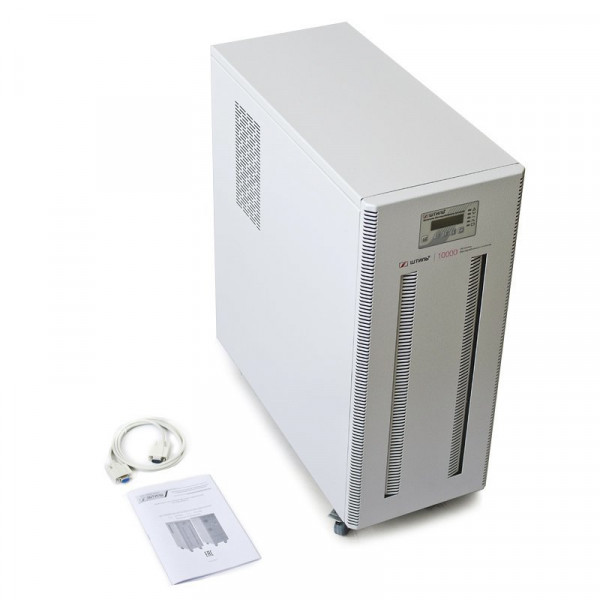

ИБП переменного тока Штиль ST1110SL

Характеристики

Общие

Полная мощность, кВА

Активная мощность, кВт

Способ установки

напольный

Топология

on-line (с двойным преобразованием)

Режимы работы

on-line, автономный, ECO

Страна производитель

Россия

Ток заряда от сети, А

Номинальное напряжение комплекта АКБ, В

192

Входные характеристики

Тип входной сети

однофазная трехпроводная (L, N, PE)

Совместимость с генератором

да

Номинальное входное напряжение, В

220

Рабочий диапазон входного напряжения, В

175 ~ 295 при нагрузке 100%, 155 ~ 295 при нагрузке 75%, 120 ~ 295 при нагрузке 50%

Предельный диапазон входного напряжения, В

90 — 295

Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, %

+5, +10, +15, +20, +25 (значение по умолчанию: +20)

Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, %

-5, -10, -15, -20, -25 (значение по умолчанию: -20)

Допустимый диапазон входной частоты, Гц

45 — 55

Номинальная входная частота, Гц

Входной коэффициент мощности

0,99

Максимальный входной ток, А

Плавный пуск

да

Диапазон входного напряжения в режиме байпас, В

настраивается пользователем в диапазоне ±25% с шагом 5 В, по умолчанию: ±20%

Диапазон входного напряжения для ECO режима, В

настраивается пользователем в диапазоне ±25% с шагом 5 В, по умолчанию: ±20%

Выходные характеристики

Тип выходного напряжения

однофазный

Номинальное выходное напряжение, В

220

Диапазон настройки выходного напряжения, В

220-240

Точность стабилизации выходного напряжения, %

±2

Форма выходного напряжения

чистая синусоида

Выходной коэффициент мощности

0,8

Номинальная выходная частота, Гц

50 ± 0.1

Точность стабилизации выходной частоты (при работе от АБ), %

±0,1

Максимальный выходной ток, А

Коэффициент нелинейных искажений выходного напряжения, %

<2,5 при линейной нагрузке, <4 при нелинейной нагрузке

Крест-фактор

3:1

Перегрузочная способность (при работе в режиме on-line или от батарей)

менее 105% – не ограничено, 105-150% – не менее 5 с, более 150% – не более 5 с (с последующим переключением на байпас)

КПД при работе через байпас или в режиме ECO, %

КПД в автономном режиме, %

Время переключения в автономный режим из режима on-line, мс

Время переключения в автономный режим из режима ECO, мс

КПД при работе в автономном режиме (питание от АБ), %

КПД в режиме on-line, %

Аккумуляторные батареи (АБ)

Наличие встроенных батарей

да

Поддержка подключения внешних АБ

да

Тип АКБ

герметичные, необслуживаемые, свинцово-кислотные

Номинальное напряжение АБ, В

192

Ориентировочное время автономной работы (при 80% загрузке ИБП)

Номинальный ток заряда встроенного ЗУ, А

от 1 до 4 (шаг настройки – 0,5 А)

АКБ

встроены, возможно подключение внешних

Функционал управления АБ

калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда

Холодный старт

да

Срок службы АБ, лет

до 7 (в зависимости от условий эксплуатации)

Защита

Перегрузка по выходу

электронная защита c автовосстановлением

Короткое замыкание

электронная защита c автовосстановлением

Перегрев

электронная защита c автовосстановлением

Защита от импульсных перенапряжений

варистор (2 кВ, 1/50 мкс)

Защита от высокочастотных помех

100 кГц - 30 МГц

Защита от «глубокого» разряда батарей

да

Защита от аварии в ИБП

электронная аварийная защита

Электронный автоматический байпас

да

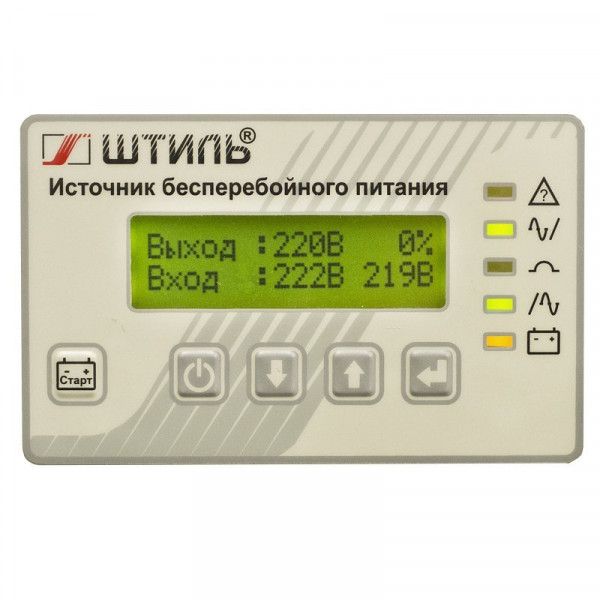

Панель управления и интерфейсы

Светодиодная индикация

состояние, сеть, байпас, инвертор, батарея

Функциональные клавиши

управление отображаемым на ЖК-дисплее меню, настройка ИБП

RS-232

опция (требуется установка карты мониторинга)

mini-USB

опция (требуется установка карты мониторинга)

USB

опция (требуется установка карты мониторинга)

Ethernet

опция (требуется установка карты мониторинга)

«Сухие» контакты

опция (требуется установка карты мониторинга)

Звуковой сигнал

автономный режим, низкое напряжение встроенных и/или внешних АБ, батарея отсоединена/полностью разряжена/нуждается в замене, перегрузка и неисправность ИБП

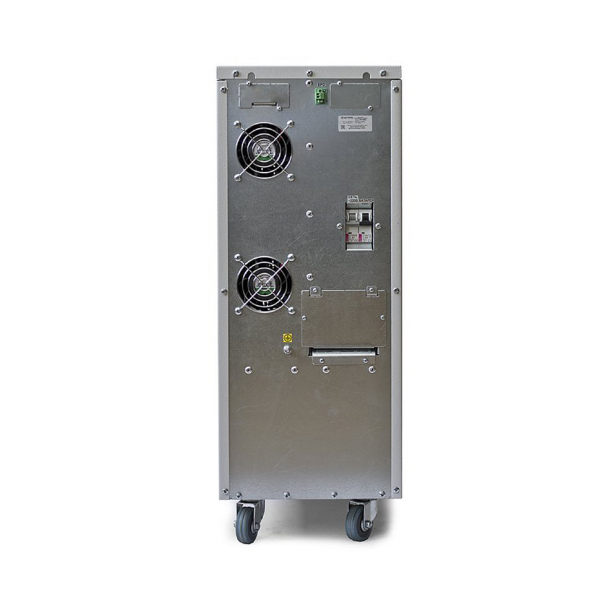

Подключение

Входная сеть

клеммное подключение (L, N, PE)

Нагрузка (выходные разъёмы)

клеммное подключение (L, N, PE)

Надежность и эксплуатационные характеристики

Диапазон рабочей температуры, °С

от +5 до +40

Диапазон температуры хранения, °С

от -40 до +40

Тип выпрямителя

IGBT

Горячая замена АКБ

не предусмотрена

Функционал управления АКБ

тест ёмкости, защита от глубокого разряда (LVD), термокомпенсация заряда (опция), контроль АБ по "средней" точке (опция)

Непрограммируемые "сухие" контакты

опционально

RS-485

опция (требуется установка карты мониторинга)

Программируемые "сухие" контакты

опционально

Порт аварийного дистанционного отключения ИБП (EPO)

разъемный клеммник под винт, сечение провода: 0,08-1,2 мм.кв.

Количество и ёмкость встроенных АКБ

16 * 9 А/ч

Тип охлаждения

принудительное (вентиляторное)

Относительная влажность, %

от 0 до 80 (без конденсата)

Рабочая высота, м

до 3000 м над уровнем моря

Степень защиты от пыли и влаги

IP20

Срок службы, лет

не менее 10

Наработка на отказ, ч

не менее 70000

Гарантийный срок, мес

Механические характеристики

Цвет корпуса

серый

Климатическое исполнение

не морозостойкий

Габаритные размеры ВхШхГ (без упаковки), мм

660 × 250 × 572 м

Масса, кг

65 кг

Сервисный байпас

внешний, поставляется отдельно

Принцип работы

online

Точность стабилизации, %

Дисплей

жк-дисплей, входное напряжение, выходное напряжение, мощность нагрузки в кВА, состояние АКБ, режим работы

Автоматический байпас

установлен

Разъём USB

не более 6 (до 90% емкости)

Отзывы

Доп.товары

Этот ИБП может быть укомплектован:

Батарейными кабелями
Батарейными модулями
Платами расширения интерфейсов
Внешними зарядными устройствами
Модулями внешнего байпаса

Автономная работа

Уровень нагрузки, %	10%	20%	30%	40%	50%	60%	70%	80%	90%	100%
Время автономной работы (от встроенных батарей), мин	50	23	12	10	7	5	2	0	0	0

Для обеспечения более длительного времени автономной работы необходимо использовать внешние батарейные модули.

Батарейные модули/стеллажи	Суммарная ёмкость АБ, Ач	Время автономной работы (в зависимости от уровня нагрузки), мин
Батарейные модули/стеллажи	Суммарная ёмкость АБ, Ач	10%	20%	30%	40%	50%	60%	70%	80%	90%	100%
Батарейный модуль BMT-192-09 – 1шт.	18	140	50	30	22	18	13	12	11	9	7
Батарейный модуль BMT-192-18 – 1шт.	27	220	80	52	36	28	22	18	17	13	12
Батарейный модуль BMT-192-09 – 1шт. Батарейный модуль BMT-192-18 – 1шт.	36	290	130	70	52	40	30	25	22	19	17
Батарейный модуль BMT-192-18 – 2шт.	45	360	190	90	70	52	40	32	30	26	23
Батарейный модуль BMT-192-09 – 1шт. Батарейный модуль BMT-192-18 – 2шт.	54	430	220	130	85	65	50	42	36	32	27
Батарейный модуль BMT-192-18 – 3шт.	63	560	270	170	105	80	65	52	44	38	32
Батарейный модуль BMT-192-09 – 1шт. Батарейный модуль BMT-192-18 – 3шт.	72	630	290	200	130	90	75	70	52	50	38
