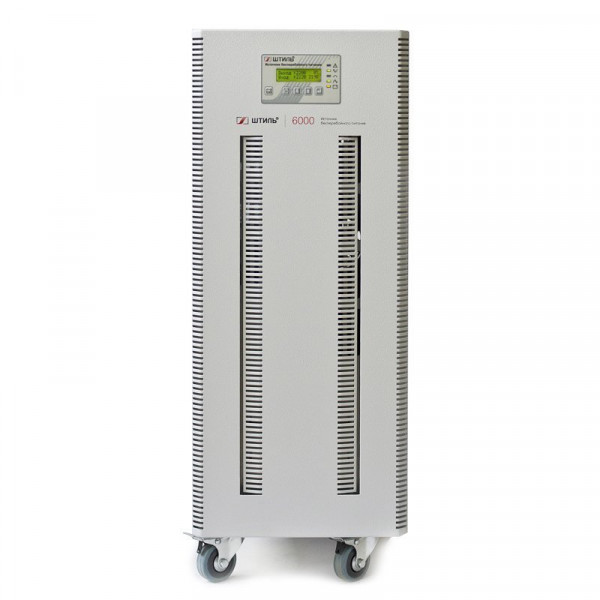

ИБП переменного тока Штиль ST1106SL
Характеристики
Общие
Полная мощность, кВА
6
Активная мощность, кВт
5.4
Способ установки
напольный
Топология
on-line (с двойным преобразованием)
Режимы работы
on-line, автономный, ECO
Страна производитель
Россия
Ток заряда от сети, А
4
Номинальное напряжение комплекта АКБ, В
192
Входные характеристики
Тип входной сети
однофазная трехпроводная (L, N, PE)
Совместимость с генератором
да
Номинальное входное напряжение, В
220
Рабочий диапазон входного напряжения, В
175 ~ 295 при нагрузке 100%, 155 ~ 295 при нагрузке 75%, 120 ~ 295 при нагрузке 50%
Предельный диапазон входного напряжения, В
90 — 295
Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, %
+5, +10, +15, +20, +25 (значение по умолчанию: +20)
Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, %
-5, -10, -15, -20, -25 (значение по умолчанию: -20)
Допустимый диапазон входной частоты, Гц
45 — 55
Номинальная входная частота, Гц
50
Входной коэффициент мощности
0,99
Максимальный входной ток, А
38
Плавный пуск
да
Диапазон входного напряжения в режиме байпас, В
настраивается пользователем в диапазоне ±25% с шагом 5 В, по умолчанию: ±20%
Диапазон входного напряжения для ECO режима, В
настраивается пользователем в диапазоне ±25% с шагом 5 В, по умолчанию: ±20%
Выходные характеристики
Тип выходного напряжения
однофазный
Номинальное выходное напряжение, В
220
Диапазон настройки выходного напряжения, В
220-240
Точность стабилизации выходного напряжения, %
±2
Форма выходного напряжения
чистая синусоида
Выходной коэффициент мощности
0,9
Номинальная выходная частота, Гц
50 ± 0.1
Точность стабилизации выходной частоты (при работе от АБ), %
±0,1
Максимальный выходной ток, А
27
Коэффициент нелинейных искажений выходного напряжения, %
<2,5 при линейной нагрузке, <4 при нелинейной нагрузке
Крест-фактор
3:1
Перегрузочная способность (при работе в режиме on-line или от батарей)
менее 105% – не ограничено, 105-150% – не менее 5 с, более 150% – не более 5 с (с последующим переключением на байпас)
КПД при работе через байпас или в режиме ECO, %
99
КПД в автономном режиме, %
94
Время переключения в автономный режим из режима on-line, мс
0
Время переключения в автономный режим из режима ECO, мс
0
КПД при работе в автономном режиме (питание от АБ), %
94
КПД в режиме on-line, %
95
Аккумуляторные батареи (АБ)
Наличие встроенных батарей
да
Поддержка подключения внешних АБ
да
Тип АКБ
герметичные, необслуживаемые, свинцово-кислотные
Номинальное напряжение АБ, В
192
Ориентировочное время автономной работы (при 80% загрузке ИБП)
7
Номинальный ток заряда встроенного ЗУ, А
от 1 до 4 (шаг настройки – 0,5 А)
АКБ
встроены, возможно подключение внешних
Функционал управления АБ
калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
Холодный старт
да
Срок службы АБ, лет
до 7 (в зависимости от условий эксплуатации)
Защита
Перегрузка по выходу
электронная защита c автовосстановлением
Короткое замыкание
электронная защита c автовосстановлением
Перегрев
электронная защита c автовосстановлением
Защита от импульсных перенапряжений
варистор (2 кВ, 1/50 мкс)
Защита от высокочастотных помех
100 кГц - 30 МГц
Защита от «глубокого» разряда батарей
да
Защита от аварии в ИБП
электронная аварийная защита
Электронный автоматический байпас
да
Панель управления и интерфейсы
Светодиодная индикация
состояние, сеть, байпас, инвертор, батарея
Функциональные клавиши
управление отображаемым на ЖК-дисплее меню, настройка ИБП
RS-232
опция (требуется установка карты мониторинга)
mini-USB
опция (требуется установка карты мониторинга)
USB
опция (требуется установка карты мониторинга)
Ethernet
опция (требуется установка карты мониторинга)
«Сухие» контакты
опция (требуется установка карты мониторинга)
Звуковой сигнал
автономный режим, низкое напряжение встроенных и/или внешних АБ, батарея отсоединена/полностью разряжена/нуждается в замене, перегрузка и неисправность ИБП
Подключение
Входная сеть
клеммное подключение (L, N, PE)
Нагрузка (выходные разъёмы)
клеммное подключение (L, N, PE)
Надежность и эксплуатационные характеристики
Диапазон рабочей температуры, °С
от +5 до +40
Диапазон температуры хранения, °С
от -40 до +40
Тип выпрямителя
IGBT
Горячая замена АКБ
не предусмотрена
Функционал управления АКБ
тест ёмкости, защита от глубокого разряда (LVD), термокомпенсация заряда (опция), контроль АБ по "средней" точке (опция)
Непрограммируемые "сухие" контакты
опционально
RS-485
опция (требуется установка карты мониторинга)
Программируемые "сухие" контакты
опционально
Порт аварийного дистанционного отключения ИБП (EPO)
разъемный клеммник под винт, сечение провода: 0,08-1,2 мм.кв.
Количество и ёмкость встроенных АКБ
16 * 9 А/ч
Тип охлаждения
принудительное (вентиляторное)
Относительная влажность, %
от 0 до 80 (без конденсата)
Рабочая высота, м
до 3000 м над уровнем моря
Степень защиты от пыли и влаги
IP20
Срок службы, лет
не менее 10
Наработка на отказ, ч
не менее 70000
Гарантийный срок, мес
24
Механические характеристики
Цвет корпуса
серый
Климатическое исполнение
не морозостойкий
Габаритные размеры ВхШхГ (без упаковки), мм
660 × 250 × 572 мм
Масса, кг
65 кг
Автоматический байпас
установлен
Разъём USB
не более 6 (до 90% емкости)
Сервисный байпас
внешний, поставляется отдельно
Принцип работы
online
Точность стабилизации, %
2

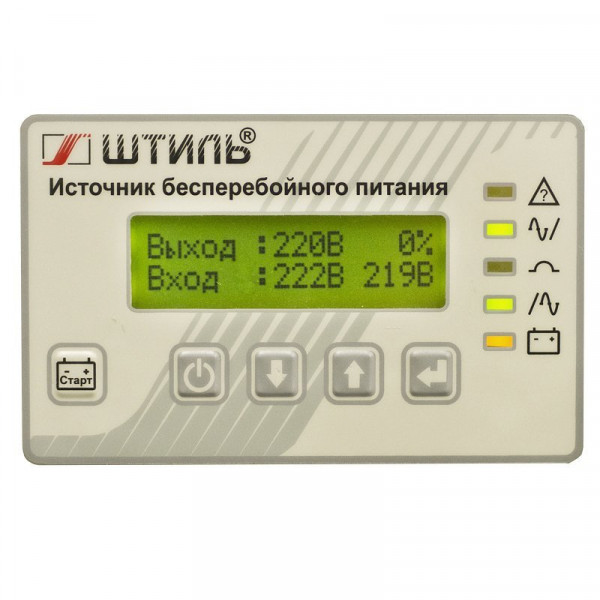

Дисплей
жк-дисплей, входное напряжение, выходное напряжение, мощность нагрузки в кВА, состояние АКБ, режим работы
Отзывы
Доп. товары
Этот ИБП может быть укомплектован:
Батарейными кабелями
Батарейными стеллажами
Батарейными модулями
Платами расширения интерфейсов
Внешними зарядными устройствами
Модулями внешнего байпаса
Батарейные кабели
Батарейные стеллажи
Батарейные модули
Платы расширения интерфейсов
Внешние зарядные устройства
Модули внешнего байпаса
Автономная работа
| Уровень нагрузки, % | 10% | 20% | 30% | 40% | 50% | 60% | 70% | 80% | 90% | 100% |
|---|---|---|---|---|---|---|---|---|---|---|
| Время автономной работы (от встроенных батарей), мин | 90 | 40 | 25 | 17 | 12 | 10 | 8 | 7 | 6 | 5 |
| Батарейные модули/стеллажи |
Суммарная ёмкость АБ, Ач |
Время автономной работы (в зависимости от уровня нагрузки), мин | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 10% | 20% | 30% | 40% | 50% | 60% | 70% | 80% | 90% | 100% | ||
|
Батарейный модуль BMT-192-09 – 1шт.
|
18 | 250 | 90 | 55 | 43 | 30 | 25 | 20 | 18 | 15 | 13 |
|
Батарейный модуль BMT-192-18 – 1шт.
|
27 | 360 | 190 | 100 | 70 | 52 | 42 | 35 | 30 | 25 | 22 |
|
Батарейный модуль BMT-192-09 – 1шт.
Батарейный модуль BMT-192-18 – 1шт.
|
36 | 500 | 250 | 160 | 90 | 70 | 55 | 47 | 43 | 35 | 30 |
|
Батарейный модуль BMT-192-18 – 2шт.
|
45 | 610 | 300 | 200 | 130 | 90 | 70 | 60 | 55 | 45 | 40 |
|
Батарейный модуль BMT-192-09 – 1шт.
Батарейный модуль BMT-192-18 – 2шт.
|
54 | 750 | 360 | 240 | 180 | 130 | 100 | 70 | 60 | 55 | 50 |
|
Батарейный модуль BMT-192-18 – 3шт.
|
63 | 900 | 460 | 280 | 220 | 165 | 130 | 105 | 80 | 70 | 60 |
|
Батарейный модуль BMT-192-09 – 1шт.
Батарейный модуль BMT-192-18 – 3шт.
|
72 | 1100 | 520 | 340 | 250 | 200 | 160 | 120 | 105 | 80 | 75 |
