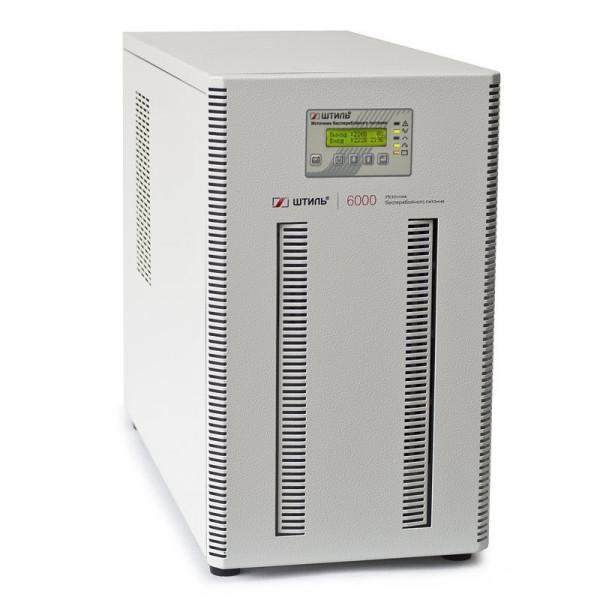

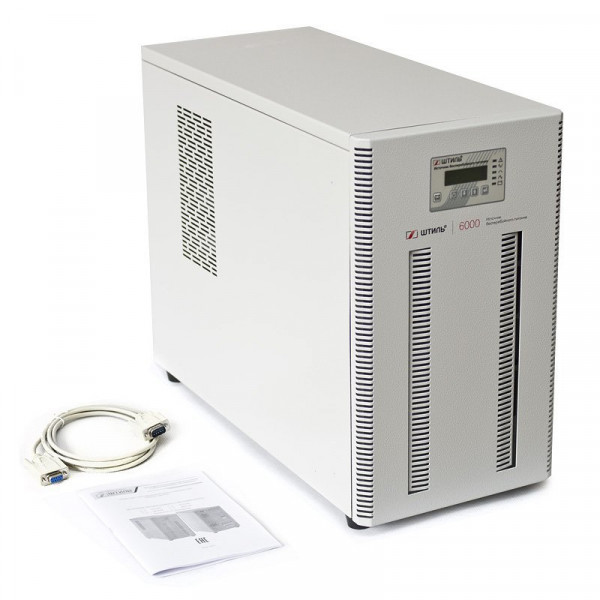

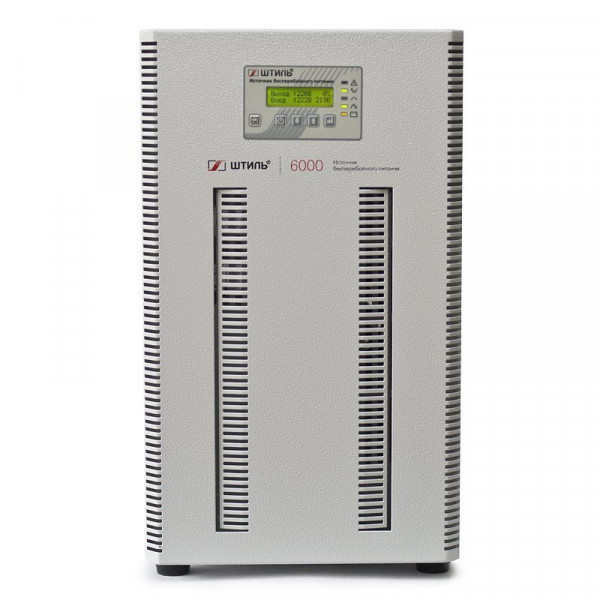

ИБП переменного тока Штиль ST1106L

Характеристики

Общие

Полная мощность, кВА

Активная мощность, кВт

5.4

Способ установки

напольный

Топология

on-line (с двойным преобразованием)

Режимы работы

on-line, автономный, ECO

Страна производитель

Россия

Ток заряда от сети, А

Номинальное напряжение комплекта АКБ, В

192

Входные характеристики

Тип входной сети

однофазная трехпроводная (L, N, PE)

Совместимость с генератором

да

Номинальное входное напряжение, В

220

Рабочий диапазон входного напряжения, В

175 ~ 295 при нагрузке 100%, 155 ~ 295 при нагрузке 75%, 120 ~ 295 при нагрузке 50%

Предельный диапазон входного напряжения, В

90 — 295

Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, %

+5, +10, +15, +20, +25 (значение по умолчанию: +20)

Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, %

-5, -10, -15, -20, -25 (значение по умолчанию: -20)

Допустимый диапазон входной частоты, Гц

45 — 55

Номинальная входная частота, Гц

Входной коэффициент мощности

0,99

Максимальный входной ток, А

Плавный пуск

да

Диапазон входного напряжения в режиме байпас, В

настраивается пользователем в диапазоне ±25% с шагом 5 В, по умолчанию: ±20%

Диапазон входного напряжения для ECO режима, В

настраивается пользователем в диапазоне ±25% с шагом 5 В, по умолчанию: ±20%

Выходные характеристики

Тип выходного напряжения

однофазный

Номинальное выходное напряжение, В

220

Диапазон настройки выходного напряжения, В

220-240

Точность стабилизации выходного напряжения, %

±2

Форма выходного напряжения

чистая синусоида

Выходной коэффициент мощности

0,9

Номинальная выходная частота, Гц

50 ± 0.1

Точность стабилизации выходной частоты (при работе от АБ), %

±0,1

Максимальный выходной ток, А

Коэффициент нелинейных искажений выходного напряжения, %

<2,5 при линейной нагрузке, <4 при нелинейной нагрузке

Крест-фактор

3:1

Перегрузочная способность (при работе в режиме on-line или от батарей)

менее 105% – не ограничено, 105-150% – не менее 5 с, более 150% – не более 5 с (с последующим переключением на байпас)

КПД при работе через байпас или в режиме ECO, %

КПД в автономном режиме, %

Время переключения в автономный режим из режима on-line, мс

Время переключения в автономный режим из режима ECO, мс

КПД при работе в автономном режиме (питание от АБ), %

КПД в режиме on-line, %

Аккумуляторные батареи (АБ)

Наличие встроенных батарей

нет

Поддержка подключения внешних АБ

да

Тип АКБ

герметичные, необслуживаемые, свинцово-кислотные

Номинальное напряжение АБ, В

192

Ориентировочное время автономной работы (при 80% загрузке ИБП)

зависит от ёмкости подключённых АКБ

Номинальный ток заряда встроенного ЗУ, А

от 1 до 4 (шаг настройки – 0,5 А)

АКБ

16 шт. по 12 В., поставляются отдельно

Функционал управления АБ

калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда

Холодный старт

да

Срок службы АБ, лет

до 7 (в зависимости от условий эксплуатации)

Защита

Перегрузка по выходу

электронная защита c автовосстановлением

Короткое замыкание

электронная защита c автовосстановлением

Перегрев

электронная защита c автовосстановлением

Защита от импульсных перенапряжений

варистор (2 кВ, 1/50 мкс)

Защита от высокочастотных помех

100 кГц - 30 МГц

Защита от «глубокого» разряда батарей

да

Защита от аварии в ИБП

электронная аварийная защита

Электронный автоматический байпас

да

Панель управления и интерфейсы

Светодиодная индикация

состояние, сеть, байпас, инвертор, батарея

Функциональные клавиши

управление отображаемым на ЖК-дисплее меню, настройка ИБП

RS-232

опция (требуется установка карты мониторинга)

mini-USB

опция (требуется установка карты мониторинга)

USB

опция (требуется установка карты мониторинга)

Ethernet

опция (требуется установка карты мониторинга)

«Сухие» контакты

опция (требуется установка карты мониторинга)

Звуковой сигнал

автономный режим, низкое напряжение встроенных и/или внешних АБ, батарея отсоединена/полностью разряжена/нуждается в замене, перегрузка и неисправность ИБП

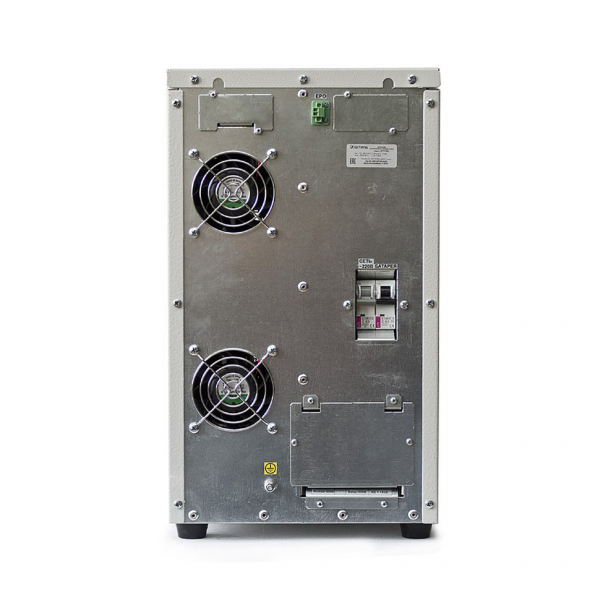

Подключение

Входная сеть

клеммное подключение (L, N, PE)

Нагрузка (выходные разъёмы)

клеммное подключение (L, N, PE)

Надежность и эксплуатационные характеристики

Диапазон рабочей температуры, °С

от +5 до +40

Диапазон температуры хранения, °С

от -40 до +40

Тип выпрямителя

IGBT

Горячая замена АКБ

не предусмотрена

Функционал управления АКБ

тест ёмкости, защита от глубокого разряда (LVD), термокомпенсация заряда (опция), контроль АБ по "средней" точке (опция)

Непрограммируемые "сухие" контакты

опционально

RS-485

опция (требуется установка карты мониторинга)

Программируемые "сухие" контакты

опционально

Порт аварийного дистанционного отключения ИБП (EPO)

разъемный клеммник под винт, сечение провода: 0,08-1,2 мм.кв.

Тип охлаждения

принудительное (вентиляторное)

Относительная влажность, %

от 0 до 80 (без конденсата)

Рабочая высота, м

до 3000 м над уровнем моря

Степень защиты от пыли и влаги

IP20

Срок службы, лет

не менее 10

Наработка на отказ, ч

не менее 70000

Гарантийный срок, мес

Механические характеристики

Цвет корпуса

серый

Климатическое исполнение

не морозостойкий

Габаритные размеры ВхШхГ (без упаковки), мм

438 × 250 × 572 м

Масса, кг

18 кг

Автоматический байпас

установлен

Сервисный байпас

внешний, поставляется отдельно

Принцип работы

online

Точность стабилизации, %

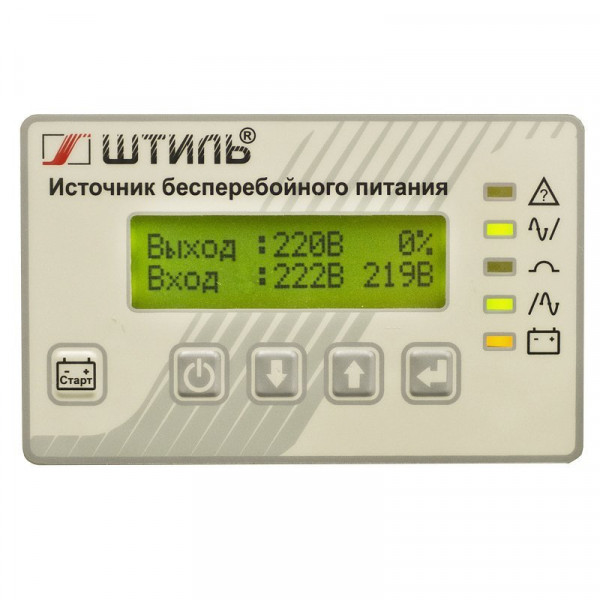

Дисплей

жк-дисплей, входное напряжение, выходное напряжение, мощность нагрузки в кВА, состояние АКБ, режим работы

Отзывы

Доп.товары

Этот ИБП может быть укомплектован:

Батарейными кабелями
Батарейными стеллажами
Батарейными модулями
Модулями защиты
Платами расширения интерфейсов
Модулями внешнего байпаса

Автономная работа

Батарейные модули/стеллажи	Суммарная ёмкость АБ, Ач	Время автономной работы (в зависимости от уровня нагрузки), мин
Батарейные модули/стеллажи	Суммарная ёмкость АБ, Ач	10%	20%	30%	40%	50%	60%	70%	80%	90%	100%
Батарейный модуль BMT-192-09 – 1шт.	9	90	40	25	17	12	10	8	7	6	5
Батарейный модуль BMT-192-18 – 1шт.	18	250	90	55	43	30	25	20	18	15	13
Батарейный модуль BMT-192-09 – 1шт. Батарейный модуль BMT-192-18 – 1шт.	27	360	190	100	70	52	42	35	30	25	22
Батарейный стеллаж MBS-04 - 1шт. Аккумулятор Ventura GPL 12-33 (12 В 33 Ач) – 16шт. Батарейный комплект S-10-2 – 1шт.	33	480	220	110	80	65	45	37	32	26	22
Батарейный стеллаж MBS-04 - 1шт. Аккумулятор Ventura GPL 12-55 (12 В 55 Ач) – 16шт. Батарейный комплект S-10-2 – 1шт.	55	900	390	230	165	115	85	80	70	58	52
Батарейный стеллаж MBS-03 - 1шт Аккумулятор Ventura GPL 12-75 (12 В 75 Ач) – 16шт. Батарейный комплект S-10-3 – 1шт.	75	1100	560	350	240	180	140	110	100	80	70
Батарейный стеллаж MBS-03 - 2шт Аккумулятор Ventura GPL 12-100 (12 В 100 Ач) – 16шт. Батарейный комплект S-10-4 – 1шт.	100	1500	820	500	340	270	200	160	130	110	100
Батарейный стеллаж MBS-04 - 2шт. Аккумулятор Ventura GPL 12-120 (12 В 120 Ач) – 16шт. Батарейный комплект S-10-4 – 1шт.	120	1700	900	650	480	340	240	200	170	140	110
Батарейный стеллаж MBS-04 - 2шт. Аккумулятор Ventura GPL 12-150 (12 В 150 Ач) – 16шт. Батарейный комплект S-10-4 – 1шт.	150	2100	1100	760	600	460	330	290	240	210	170

Внимание! При емкости аккумуляторных батарей равной 150 Ач рекомендуем доукомплектовать заказ внешним зарядным устройством BCT-192-15.
