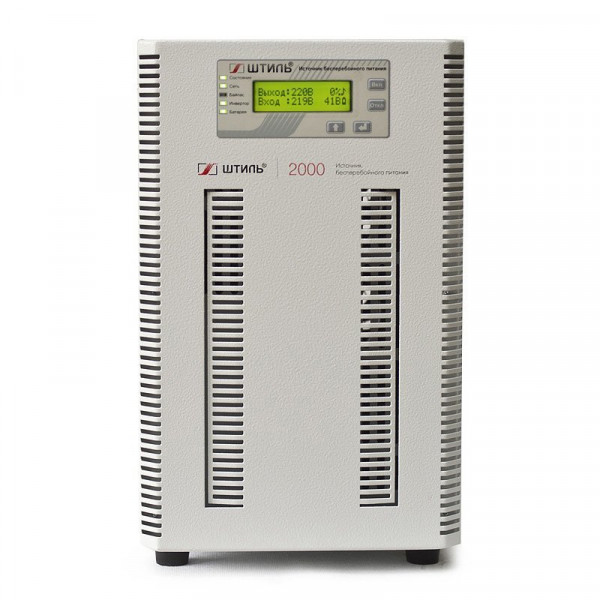

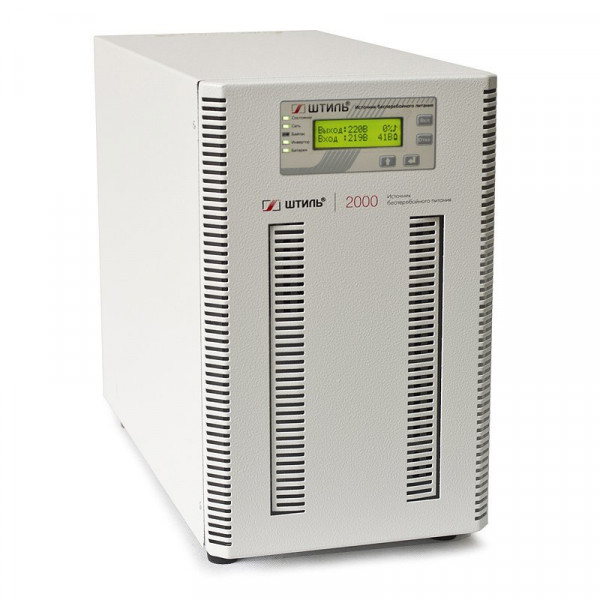

ИБП переменного тока Штиль ST1102L

Характеристики

Общие

Полная мощность, кВА

Активная мощность, кВт

1.8

Способ установки

напольный

Топология

on-line (с двойным преобразованием)

Режимы работы

on-line, автономный, ECO

Страна производитель

Россия

Ток заряда от сети, А

Номинальное напряжение комплекта АКБ, В

Входные характеристики

Тип входной сети

однофазная трехпроводная (L, N, PE)

Совместимость с генератором

да

Номинальное входное напряжение, В

220

Рабочий диапазон входного напряжения, В

175 ~ 295 при нагрузке 100%, 155 ~ 295 при нагрузке 75%, 120 ~ 295 при нагрузке 50%

Предельный диапазон входного напряжения, В

90 — 295

Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, %

+5, +10, +15, +20, +25 (значение по умолчанию: +20)

Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, %

-5, -10, -15, -20, -25 (значение по умолчанию: -20)

Допустимый диапазон входной частоты, Гц

45 — 55

Номинальная входная частота, Гц

Входной коэффициент мощности

0,99

Максимальный входной ток, А

Потребляемая мощность в режиме холостого хода, Вт

Плавный пуск

да

Диапазон входного напряжения в режиме байпас, В

настраивается пользователем в диапазоне ±25% с шагом 5%, по умолчанию: ±20%

Диапазон входного напряжения для ECO режима, В

настраивается пользователем в диапазоне ±25% с шагом 5%, по умолчанию: ±20%

Выходные характеристики

Тип выходного напряжения

однофазный

Номинальное выходное напряжение, В

220

Диапазон настройки выходного напряжения, В

220-240, шаг 10

Точность стабилизации выходного напряжения, %

±2

Форма выходного напряжения

чистая синусоида

Номинальная выходная частота, Гц

50 ± 0.1

Точность стабилизации выходной частоты (при работе от АБ), %

±0,2

Максимальный выходной ток, А

Коэффициент нелинейных искажений выходного напряжения, %

<2,5 при линейной нагрузке, <4 при нелинейной нагрузке

Крест-фактор

3:1

Перегрузочная способность (при работе в режиме on-line или от батарей)

101-105% – без ограничения по времени, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас)

Перегрузочная способность (при работе через байпас или в режиме ECO)

200% – в течение 40 с

КПД при работе через байпас или в режиме ECO, %

КПД в автономном режиме, %

Время переключения в автономный режим из режима on-line, мс

Время переключения в автономный режим из режима ECO, мс

КПД при работе в автономном режиме (питание от АБ), %

КПД в режиме on-line, %

Аккумуляторные батареи (АБ)

Наличие встроенных батарей

нет

Поддержка подключения внешних АБ

да

Тип АКБ

герметичные, необслуживаемые, свинцово-кислотные

Номинальное напряжение АБ, В

Ориентировочное время автономной работы (при 80% загрузке ИБП)

зависит от ёмкости подключённых АКБ

Номинальный ток заряда встроенного ЗУ, А

АКБ

6 шт. по 12 В., поставляются отдельно

Функционал управления АБ

калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда

Холодный старт

да

Защита

Перегрузка по выходу

электронная защита c автовосстановлением

Короткое замыкание

электронная защита c автовосстановлением

Перегрев

электронная защита c автовосстановлением

Защита от импульсных перенапряжений

варистор (2 кВ, 1/50 мкс)

Защита от высокочастотных помех

100 кГц - 30 МГц

Защита от «глубокого» разряда батарей

да

Защита от аварии в ИБП

электронная аварийная защита

Электронный автоматический байпас

да

Панель управления и интерфейсы

Светодиодная индикация

состояние, сеть, байпас, инвертор, батарея

Функциональные клавиши

управление отображаемым на ЖК-дисплее меню, настройка ИБП

RS-232

опция (требуется установка карты мониторинга)

mini-USB

опция (требуется установка карты мониторинга)

USB

опция (требуется установка карты мониторинга)

Ethernet

опция (требуется установка карты мониторинга)

«Сухие» контакты

опция (требуется установка карты мониторинга)

Звуковой сигнал

автономный режим, низкое напряжение встроенных и/или внешних АБ, батарея отсоединена/полностью разряжена/нуждается в замене, перегрузка и неисправность ИБП

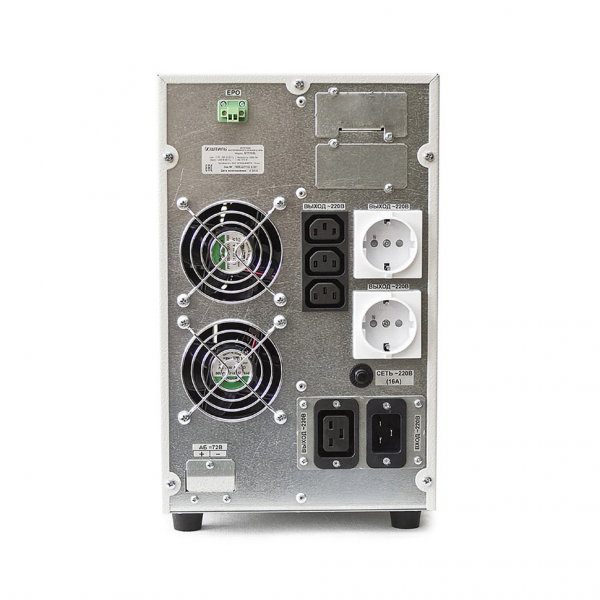

Подключение

Входная сеть

IEC-320-C20

Нагрузка (выходные разъёмы)

IEC-320-C13 (3 шт.), IEC-320-C19 (1 шт.)

Надежность и эксплуатационные характеристики

Диапазон рабочей температуры, °С

от +5 до +40

Диапазон температуры хранения, °С

от -40 до +40

Тип выпрямителя

IGBT

Горячая замена АКБ

не предусмотрена

Функционал управления АКБ

тест ёмкости, защита от глубокого разряда (LVD), термокомпенсация заряда (опция), контроль АБ по "средней" точке (опция)

Непрограммируемые "сухие" контакты

опционально

RS-485

опция (требуется установка карты мониторинга)

Программируемые "сухие" контакты

опционально

Порт аварийного дистанционного отключения ИБП (EPO)

разъемный клеммник под винт, сечение провода: 0,08-1,2 мм.кв.

Тип охлаждения

принудительное (вентиляторное)

Относительная влажность, %

от 0 до 80 (без конденсата)

Рабочая высота, м

до 3000 м над уровнем моря

Степень защиты от пыли и влаги

IP20

Срок службы, лет

не менее 10

Наработка на отказ, ч

не менее 70000

Гарантийный срок, мес

Механические характеристики

Цвет корпуса

серый

Климатическое исполнение

не морозостойкий

Габаритные размеры ВхШхГ (без упаковки), мм

346 × 210 × 443 м

Масса, кг

12 кг

Точность стабилизации, %

Дисплей

жк-дисплей, входное напряжение, выходное напряжение, мощность нагрузки в кВА, состояние АКБ, режим работы

Автоматический байпас

установлен

Сервисный байпас

внешний, поставляется отдельно

Принцип работы

online

Отзывы

Доп. товары

Этот ИБП может быть укомплектован:

Батарейными кабелями
Батарейными стеллажами
Батарейными модулями
Платами расширения интерфейсов
Внешними зарядными устройствами
Модулями внешнего байпаса

Автономная работа

Батарейные модули/стеллажи	Суммарная ёмкость АБ, Ач	Время автономной работы (в зависимости от уровня нагрузки), мин
Батарейные модули/стеллажи	Суммарная ёмкость АБ, Ач	10%	20%	30%	40%	50%	60%	70%	80%	90%	100%
Батарейный модуль BMT-72-09 – 1шт.	9	120	45	25	20	15	12	10	8	7	5
Батарейный модуль BMT-72-18 – 1шт.	18	270	120	70	45	37	30	25	20	17	15
Батарейный модуль BMT-72-27 – 1шт.	27	440	210	120	70	55	45	40	35	30	27
Батарейный стеллаж BS-01 Аккумулятор Ventura GPL 12-33 (12 В 33 Ач) – 6шт. Батарейный комплект S-02-1 – 1шт.	33	540	220	130	100	75	65	43	37	32	28
Батарейный модуль BMT-72-18 – 2шт.	36	600	270	190	120	80	70	55	45	42	37
Батарейный модуль BMT-72-18 – 1шт. Батарейный модуль BMT-72-27 – 1шт.	45	730	340	230	160	120	90	70	60	55	45
Батарейный модуль BMT-72-27 – 2шт.	54	850	420	260	200	160	120	90	80	65	60
Батарейный стеллаж MBS-02 Аккумулятор Ventura GPL 12-55 (12 В 55 Ач) – 6шт. Батарейный комплект S-02-2 – 1шт.	55	900	450	270	220	145	110	90	75	70	60
Батарейный стеллаж MBS-02 Аккумулятор Ventura GPL 12-75 (12 В 75 Ач) – 6шт. Батарейный комплект S-02-2 – 1шт.	75	1300	600	400	280	210	160	130	115	100	80
Батарейный стеллаж MBS-02 Аккумулятор Ventura GPL 12-100 (12 В 100 Ач) – 6шт. Батарейный комплект S-02-3 – 1шт.	100	1600	900	590	400	290	230	180	150	130	110
Батарейный стеллаж MBS-04 Аккумулятор Ventura GPL 12-120 (12 В 120 Ач) – 6шт. Батарейный комплект S-02-3 – 1шт.	120	1900	1100	770	550	400	300	230	180	160	130
Батарейный стеллаж MBS-04 Аккумулятор Ventura GPL 12-150 (12 В 150 Ач) – 6шт. Батарейный комплект S-02-3 – 1шт.	150	2300	1300	900	660	540	400	320	270	230	200

Внимание!
При емкости аккумуляторных батарей большей или равной 120 Ач рекомендуем доукомплектовать заказ внешним зарядным устройством
