| Уровень загрузки ИБП, % | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
| Время автономной работы STR300SL-27 + BMRT-12-27, мин | 1200 | 660 | 400 | 280 | 210 | 160 | 130 | 110 | 95 | 80 |
Батарейный модуль Штиль BMRT-12-27
Описание
- Возможность параллельного подключения до 6 батарейных модулей;
- Автоматический выключатель для защиты АБ;
- Удобная коммутация АБ в модуле;
- Фронтальный доступ к выдвижным блокам АБ позволяет заменить АБ без демонтажа батарейного модуля;
- Широкий набор функций контроля работы аккумуляторных батарей:
- Мониторинг состояния (напряжения блока (элемента), внутреннего сопротивление блока (элемента), температуры, тока, общего напряжения системы АБ);
- Тестирование ёмкости;
- Защита от глубокого разряда (LVD);
- Термокомпенсация заряда (опция);
- Контроль АБ по "средней" точке (опция).

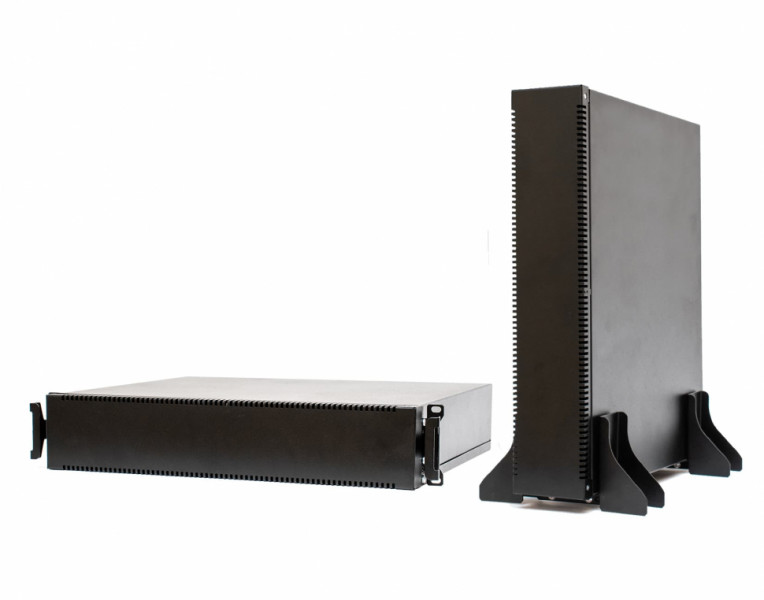

Батарейный модуль BMRT-12-27 предназначен для подключения к однофазному ИБП «Штиль» STR300SL-27 мощностью 300 ВА /225 Вт с целью увеличения его времени автономной работы. Устройство представляет собой металлический контейнер напольного/стоечного исполнения с уже предустановленным батарейным блоком BP-12-27/RT ёмкостью 27 Ач.
Установка и подключение
Батарейный модуль, также как и ИБП STR300SL-27, можно размещать двумя способами:
- напольно в вертикальном положении;
- в горизонтальном положении в стойке 19 дюймов.
К ИБП STR300SL-27 можно подключить только один модуль BMRT-12-27. Для соединения с источником питания предусмотрен разъем TD50A «Андерсон».
В модуле BMRT-12-27 предустановлен один выдвижной батарейный блок BP-12-27/RT. Для извлечения/установки блока без демонтажа самого модуля к нему предусмотрен фронтальный доступ. Замена батарейного блока выполняется в «горячем» режиме, т.е. без отключения ИБП и нагрузки.
Аккумуляторные батареи
Номинальное напряжение АБ в модуле составляет 12 В. В батарейном блоке BP-12-27/RT модуля BMRT-12-27 установлено три подключенных параллельно 12-вольтовых аккумулятора емкостью 9 Ач. Суммарная емкость батарей составляет 27 Ач.
Автономная работа
Ниже представлена таблица времени автономной работы, обеспечиваемого ИБП STR300SL-27 и батарейным модулем BMRT-12-27, в зависимости от уровня загрузки источника питания.
Характеристики
Напряжение
Номинальное напряжение АКБ, В
12
Номинальное напряжение комплекта АКБ, В
12
Ёмкость
Номинальная ёмкость АКБ при 20 °С, (А/ч)
9
Номинальная ёмкость комплекта АКБ при 20 °С, (А/ч)
27
Коммутация
Тип разъема для подключения к ИБП
TD50A (Андерсон)
Конструктивные особенности
Тип АКБ
герметичная необслуживаемая свинцово-кислотная
Количество АКБ в комплекте, шт
3
Температурная компенсация, циклический режим, мВ/°С
0
Комплектация
Батарейный кабель TD50A-TD50A-1-2x6 1 шт, руководство по эксплуатации 1 шт.
Изготовитель и гарантия
Изготовитель
ООО "Штиль-Энерго", г. Тула
Срок службы, лет
7
Гарантия, лет
2
Габариты и вес
Габариты, ВхШхГ
89 × 483 × 400 мм
Вес
19 кг
